| الاسم التجاري: | ANS |
| رقم الطراز: | ANS-RCD-63A |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | USD |
| تفاصيل التعبئة: | حزمة التصدير القياسية |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

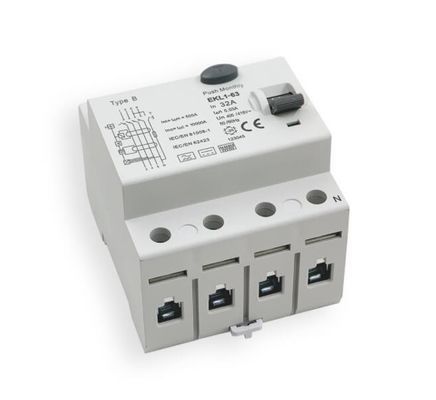

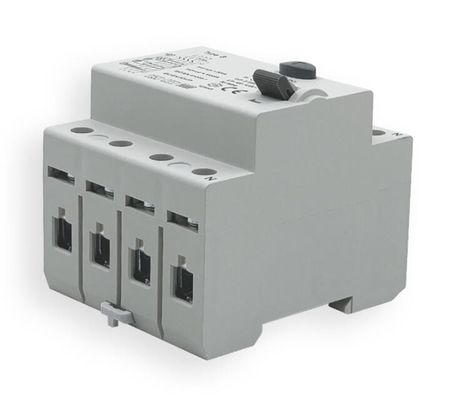

10KA 63A 415V B نوع RCCB مع قاطع دائرة التيار المتبقي حماية DC 6mA
معلومات تقنية
| وضع | الكهرومغناطيسي | ||||||||
| النوع (شكل موجة استشعار تسرب الأرض) التصنيف الحالي في |
ب 25،40،63 أ |
||||||||
| أعمدة | 2P ، 4P | ||||||||
| تصنيف الجهد Ue | 2P 240V ~ ، 4P 415V ~ | ||||||||
| جهد العزل Ui | 500 فولت | ||||||||
| تردد مصنف | 50/60 هرتز | ||||||||
| تصنيف العملية المتبقية الحالية (I △ n) | 30 مللي أمبير | ||||||||
| تيار التشغيل المتبقي المقدر (I △ dc) | 6mA | ||||||||
| تصنيف القدرة المتبقية وكسر القدرة (I m) | 500A (In≤40A)، 10 In (In ＞ 40A) | ||||||||
| تيار الدائرة القصيرة Inc = I △ c | 10000 أ 10000 | ||||||||
| وقت الاستراحة تحت النبضة المقدرة لتحمل الجهد (1.5 / 50) Uimp | ≤0.1s 4000 فولت | ||||||||
| اختبار الجهد العازل عند التصنيعلمدة دقيقة واحدة | 2.5 كيلو فولت | ||||||||
| الحياة الكهربائية | 2000 دورة | ||||||||
| الحياة الميكانيكية | 4000 دورة | ||||||||
التركيب
| مؤشر موقف الاتصال | نعم | ||||||||
| درجة الحماية درجة الحرارة المحيطة (بمتوسط يومي 35 ℃) |
IP20 -5 درجة مئوية ~ + 40 درجة مئوية |
||||||||
| درجة حرارة التخزين | -25 درجة مئوية ~ +70 درجة مئوية | ||||||||
| نوع اتصال المحطة الطرفية | كبل / دبوس من نوع بسبار / U- نوع بسبار | ||||||||
| حجم المحطة أعلى / أسفل للكابل | 35 ملم2 18-3AWG | ||||||||
| حجم المحطة أعلى / أسفل لشريط بسبار | 35 ملم2 18-3AWG | ||||||||
| تشديد عزم الدوران | 2.5 نيوتن متر 22 رطل | ||||||||
| تصاعد | على سكة DIN EN60715 (35 مم) عن طريق جهاز مشبك سريع | ||||||||
| اتصال | امدادات الطاقة في كلا الاتجاهين | ||||||||
| زاوية التخلف 0 درجة |
أنا △ ن ＞ 0.01A 0.35I △ n≤I ≤1.4I △ n |
أنا △ n≤0.01A 0.35I △ n≤I △ ≤2I △ n |
|||||||||||||||||||||||||||||
| 90 درجة | 0.25I △ n≤I 1.4I △ n | 0.25I △ n≤I △ ≤2I △ n | |||||||||||||||||||||||||||||
| 135 درجة | 0.11 أنا △ لا أنا △ ≤1.4I △ ن | 0.11I △ n≤I △ ≤2I △ n | |||||||||||||||||||||||||||||
إصدار الشهادات: TUV
|
|
