| الاسم التجاري: | ANS |
| رقم الطراز: | ANS-RCD-63A |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | USD |
| تفاصيل التعبئة: | حزمة التصدير القياسية |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

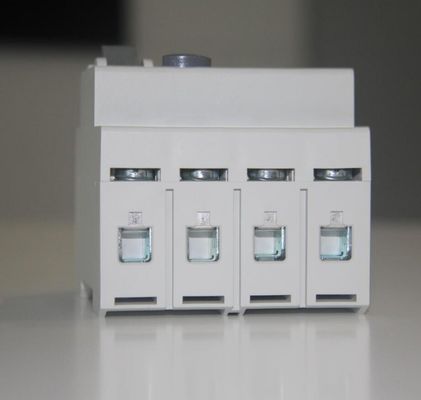

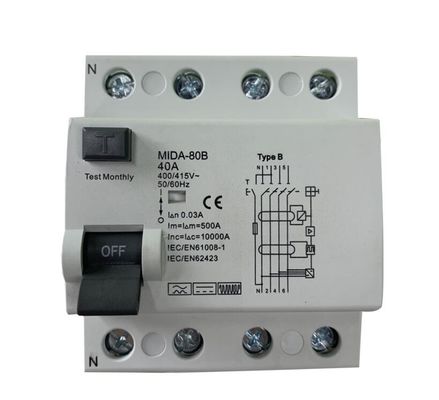

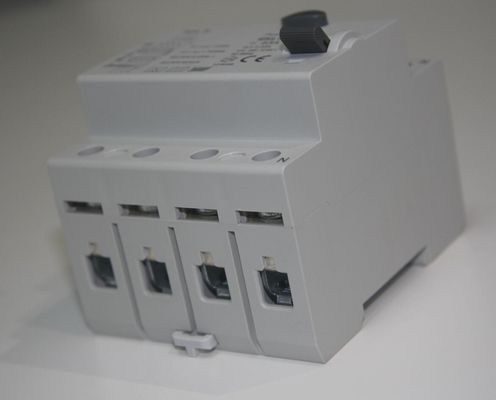

40A 4 Pole 30mA Type B 10KA قاطع دائرة RCD للتيار المتبقي
أجهزة التيار المتبقي (RCDs) هي أجهزة تبديل أمان.وهي مصممة لتوفير السلامة لثلاثة أنواع من الحماية ؛
تخصيص
| النوع (شكل موجة استشعار تسرب الأرض) | نوع B RCCB |
| التصنيف الحالي في |
63 أ
|
| أعمدة | 4 ص |
| تصنيف الجهد Ue |
2P 240V ~ ، 4P 415V ~
|
| جهد العزل Ui | 500 فولت |
| تردد مصنف | 50/60 هرتز |
| تيار العملية المتبقية المقدرة (I n) | 30 مللي أمبير |
| تصنيف القدرة المتبقية وكسر القدرة (أنا م) |
500A (In≤40A)، 10 In (In ＞ 40A)
|
| ماس كهربائى الحالي Inc = أنا ج | 10000 أ |
| فتيل SCPD | 10000 |
| كسر الوقت تحت أنا ن | ≤0.1 ثانية |
| النبضة المقدرة تحمل الجهد (1.5 / 50) Uimp | 4000 فولت |
| اختبار الجهد العازل عند التصنيعلمدة دقيقة واحدة | 2.5 كيلو فولت |
| الحياة الكهربائية | 2000 دورة |
| الحياة الميكانيكية | 4000 دورة |
التركيب
| مؤشر موقف الاتصال | نعم |
| درجة الحماية | IP20 |
| درجة الحرارة المحيطة (بمتوسط يومي 35 درجة مئوية) | -5 درجة مئوية ~ + 40 درجة مئوية |
| درجة حرارة التخزين | -25 درجة مئوية ~ +70 درجة مئوية |
| نوع اتصال المحطة الطرفية | كبل / دبوس من نوع بسبار / U- نوع بسبار |
| حجم المحطة أعلى / أسفل للكابل | 35 مم 2 18-3AWG |
| حجم المحطة أعلى / أسفل لشريط بسبار | 35 مم 2 18-3AWG |
| تشديد عزم الدوران | 2.5 نيوتن متر 22 رطل |
| تصاعد | على سكة DIN EN60715 (35 مم) عن طريق جهاز مشبك سريع |
| اتصال |
امدادات الطاقة في كلا الاتجاهين
|
تنطلق المدى الحالي
|
تنطلق
|
زاوية التخلف
|
أنا △ ن ＞ 0.01A
|
أنا △ n≤0.01A
|
|
حاضر
|
0 درجة
|
0.35I △ n≤I ≤1.4I △ n
|
0.35I △ n≤I △ ≤2I △ n
|
|
نطاق
|
90 درجة
|
0.25I △ n≤I 1.4I △ n
|
0.25I △ n≤I △ ≤2I △ n
|
|
135 درجة
|
0.11 أنا △ لا أنا △ ≤1.4I △ ن
|
0.11I △ n≤I △ ≤2I △ n
|
| شكل موجة يمكن اكتشافها | نابض حساس للتيار المباشر | تصاعد دليل الحالي |
| فئة ب يتم ضمان الانطلاق للتيارات الجيبية المتناوبة المتبقية التيارات المتبقية النابضة بالتيار المستمر ، والتيارات الجيبية المتبقية المتناوبة حتى 1000 هرتز ، والتيارات النابضة المباشرة المتبقية وللتيارات المتبقية السلسة المباشرة ، سواء تم تطبيقها فجأة أو زيادة بطيئة. |
تتفاعل مع تيار عطل التيار المتردد والتيار المستمر النابض الذي يصل إلى 0 أو 0 تقريبًا خلال فترة زمنية واحدة من تردد التيار الكهربائي. |
القدرة المفاجئة ل RCCB. عدم التعثر في موجات التيار الكهربائي القياسية 8/20 s وفقًا لـ VDE 0432 الجزء 2 مع قيم تيار تصاعد تصل إلى 250A. |
ما هي آثار تيار الخلل المتبقي للتيار المستمر على أجهزة التجمع الكونغولي من أجل الديمقراطية؟
قد يكون من المفيد التفكير في بعض النماذج القديمة من أجهزة اختبار مقاومة حلقة خطأ الأرض ، والتي يمكن أن تتسبب في عمل RCD عن غير قصد.لمنع ذلك ، فرضت بعض أنواع أجهزة اختبار مقاومة حلقة خطأ الأرض تيارًا مستمرًا على تيار اختبار التيار المتردد.يشبع تيار التيار المستمر هذا النواة المغناطيسية للتجمع الكونغولي من أجل الديمقراطية مما يمنعه من التعثر في ظل ظروف الاختبار.
عندما تنتج المعدات عنصرًا متبقيًا من التيار المستمر ، على سبيل المثال ، يتم توصيل محركات متغيرة السرعة بالتركيبات الكهربائية ، يمكن لمكون التيار المستمر أن يشبع النواة المغناطيسية ويغلق أو يقفل RCD بشكل فعال.يُعرف هذا باسم "التعمية" ويمكن أن يمنع RCD من العمل أو يقلل من الحساسية مما يؤدي إلى موقف خطير.
طلب
مواقع البناء
المباني الزراعية والبستنة
تسيير المواقع مع تقييد الحركة
كرفان وحدائق تخييم
معارض المعارض والمدرجات
إضاءة خارجية
المراسي
المواقع الطبية
إمدادات الطاقة الشمسية الكهروضوئية
وحدات متحركة أو قابلة للنقل
تركيبات شحن السيارات الكهربائية
التركيبات المؤقتة للهياكل وأجهزة التسلية والأكشاك في ساحات المعارض ومدن الملاهي والسيرك ، و
أنظمة التدفئة الأرضية والسقفية.
إصدار الشهادات: TUV
|
|
