| الاسم التجاري: | ANS |
| رقم الطراز: | ANS-RCBO-32A |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | USD |
| تفاصيل التعبئة: | حزمة التصدير القياسية |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

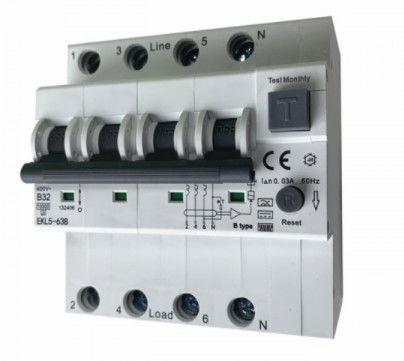

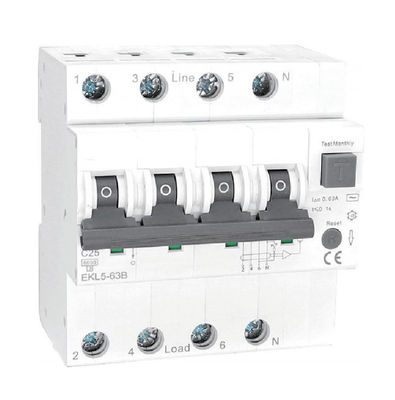

نوع B RCCB مع حماية التيار الزائد النوع B RCBO 4 أقطاب B32 MCB RCD قواطع دوائر
معلومات تقنية
| وضع | إلكتروني | ||||||||||||||||||||||||||||||
| اكتب التصنيف الحالي في |
ب 16 ، 20 ، 25 ، 32 ، 40 ، 50 ، 63 أ | ||||||||||||||||||||||||||||||
| أعمدة | 2P (1P + N) ، 4P (3P + N) | ||||||||||||||||||||||||||||||
| 2P 240 فولت ~ | |||||||||||||||||||||||||||||||
| تصنيف الجهد Ue جهد العزل Ui |
4P 415V ~ | ||||||||||||||||||||||||||||||
| 500 فولت | |||||||||||||||||||||||||||||||
| تردد مصنف | 50/60 هرتز | ||||||||||||||||||||||||||||||
| تيار التشغيل المتبقي المقدر (I △ n) | 30،100،300 مللي أمبير | ||||||||||||||||||||||||||||||
| كسر الوقت تحت I △ n | ≤0.1 ثانية (نوع S ＜ 0.5 ثانية) | ||||||||||||||||||||||||||||||
| تصنيف قدرة كسر | 6000 أ | ||||||||||||||||||||||||||||||
| فئة الحد من الطاقة | 3 | ||||||||||||||||||||||||||||||
| النبضة المقدرة تحمل الجهد (1.5 / 50) Uimp | 4000 فولت | ||||||||||||||||||||||||||||||
| اختبار الجهد العازل عند التصنيعلمدة دقيقة واحدة | 2 كيلو فولت | ||||||||||||||||||||||||||||||
| درجة التلوث | 2 | ||||||||||||||||||||||||||||||
| خاصية الإطلاق الحراري المغناطيسي | قبل الميلاد | ||||||||||||||||||||||||||||||
طلب
الميزات الميكانيكية
| الحياة الكهربائية | 4000 دورة | ||||||||||||||||||||||||||||||
| الحياة الميكانيكية مؤشر موقف الاتصال |
10000 دورة نعم |
||||||||||||||||||||||||||||||
| درجة الحماية | IP20 | ||||||||||||||||||||||||||||||
| درجة الحرارة المرجعية لتحديد العنصر الحراري | 30 | ||||||||||||||||||||||||||||||
| درجة الحرارة المحيطة (بمتوسط يومي 35 ℃) | -5 درجة مئوية ~ + 40 درجة مئوية | ||||||||||||||||||||||||||||||
| درجة حرارة التخزين | -25 درجة مئوية ~ +70 درجة مئوية | ||||||||||||||||||||||||||||||
التركيب
| نوع اتصال المحطة الطرفية حجم المحطة أعلى / أسفل للكابل |
كبل / دبوس من نوع بسبار / U- نوع بسبار 25 ملم2 18-3AWG |
||||||||||||||||||||||||||||||
| حجم المحطة أعلى / أسفل لشريط بسبار | 25 ملم2 18-3AWG | ||||||||||||||||||||||||||||||
| تشديد عزم الدوران | 2.5 نيوتن متر 22 رطل | ||||||||||||||||||||||||||||||
| تصاعد | على سكة DIN EN60715 (35 مم) عن طريق جهاز مشبك سريع | ||||||||||||||||||||||||||||||
| اتصال | من أعلى | ||||||||||||||||||||||||||||||
| الاتصال مساعد | EKM1-OF | ||||||||||||||||||||||||||||||
| اتصال إنذار الافراج عن التحويلة |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| زاوية التخلف 0 درجة |
أنا △ ن ＞ 0.01A 0.35I △ n≤I ≤1.4I △ n |
أنا △ n≤0.01A 0.35I △ n≤I △ ≤2I △ n |
|||||||||||||||||||||||||||||
| 90 درجة | 0.25I △ n≤I 1.4I △ n | 0.25I △ n≤I △ ≤2I △ n | |||||||||||||||||||||||||||||
| 135 درجة | 0.11 أنا △ لا أنا △ ≤1.4I △ ن | 0.11I △ n≤I △ ≤2I △ n | |||||||||||||||||||||||||||||
إصدار الشهادات: TUV
|
|
